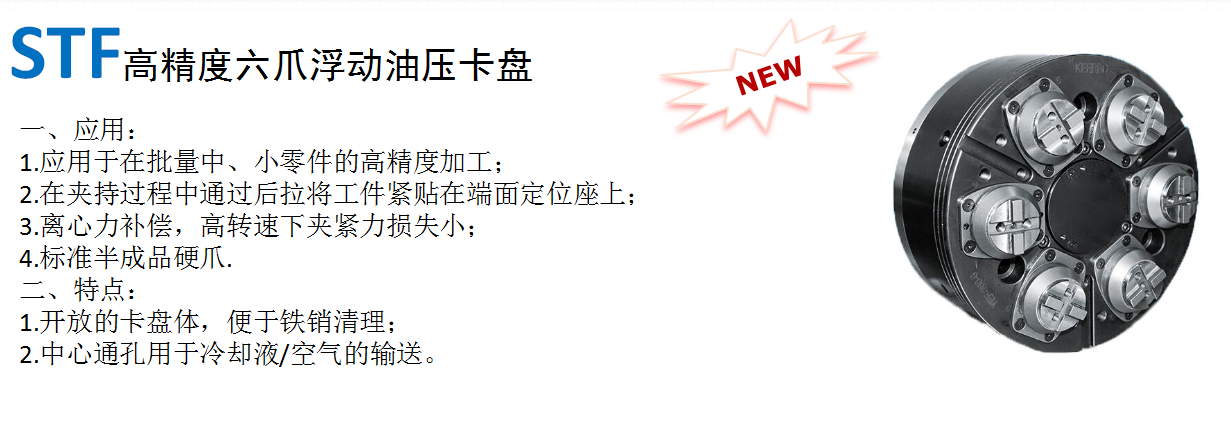

高精度六爪浮動油壓卡盤 STF
零售價
0.0
Yuan
市場價
0.0
Yuan
瀏覽量:
1013
產品編號
數量
-
+
庫存:
0
產品描述
參數
|

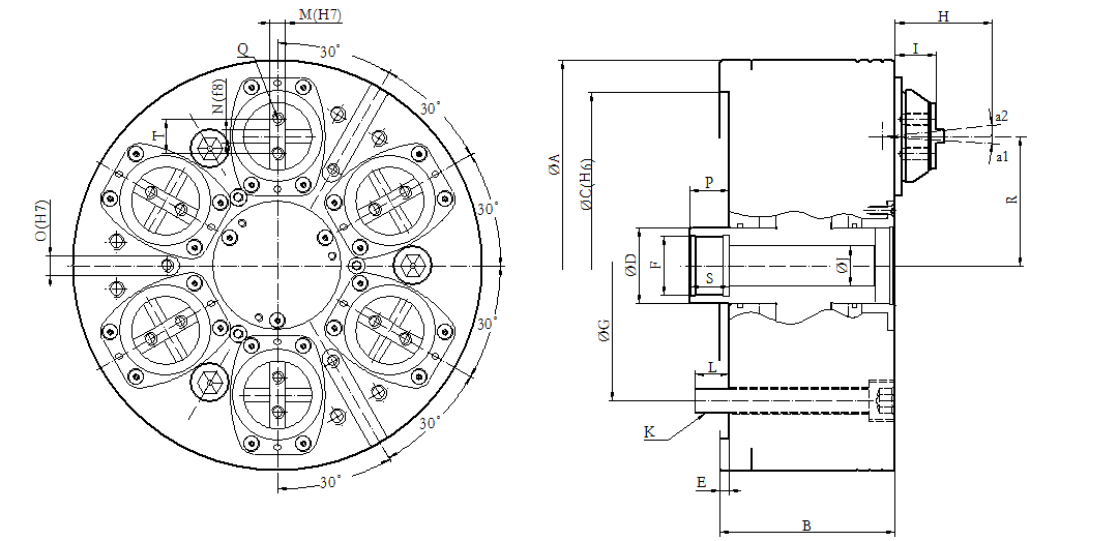

尺寸Dimensions 型號Type |
φA1 (mm) |
B (mm) |
φC(H6) (mm) |
D (mm) |
E (mm) |
F (mm) |
φG (mm) |
H (mm) |
I (mm) |
J (mm) |
K (mm) |
|
STF260
|
260
|
111
|
220
|
48
|
6 |
M38*1.5
|
171.4
|
50
|
26
|
25
|
3-M16
|
|
STF320
|
320
|
123
|
220
|
48
|
6 |
M38*1.5
|
171.4
|
70
|
32
|
25
|
3-M16
|
|
STF400
|
400
|
127
|
300
|
75
|
6 |
M60*1.5
|
235
|
70
|
32
|
52
|
3-M20
|
|
STF530
|
530
|
157
|
380
|
75
|
6 |
M60*1.5
|
330.2
|
80
|
44
|
52
|
3-M24
|
|
尺寸Dimensions 型號Type |
L(mm) |
M(h)(mm) |
N(f8)(mm) |
O(h7) (mm) |
P(mm) |
Q(mm) |
R(mm) |
S(mm） |
T(mm） |
|
STF260
|
22
|
10
|
8
|
12
|
14.5~35.5
|
M8
|
82
|
25
|
22 |
|
STF320
|
23
|
16
|
12
|
12
|
13~38
|
M12
|
107
|
25
|
30 |
|
STF400
|
27
|
16
|
12
|
20
|
17~42
|
M12
|
137.5
|
26
|
30 |
|
STF530
|
31
|
20
|
16
|
20
|
10~40
|
M16
|
190
|
26
|
40 |
|
尺寸Dimensions 型號Type |
柱塞行程Plunger stroke(mm) |
爪(夾緊)行程角a1residual stroke angle |
爪(松開)行程a2 Opening stroke angle |
最高回轉速Max.Speed(/Min) |
最大拉力 MaxiPull Force kgf(KN) |
最大靜夾持力 Maximu clamping Force kgf(KN) |
搭配油缸型號 Matchingcylinder |
重量Weigt(kg) |
|
STF260
|
21
|
3.6°
|
5.8° | 3800 |
20
|
44
|
B-R1225
|
38
|
|
STF320
|
25
|
3.7°
|
5.7° | 3200 |
48
|
80
|
B-R1225
|
63.5
|
|
STF400
|
25
|
3.7°
|
5.7° | 2000 |
48
|
80
|
B-R1225
|
100
|
|
STF530
|
30
|
3.2°
|
4.9° | 1400 |
65
|
120
|
B-R1225
|
220
|
04·81
