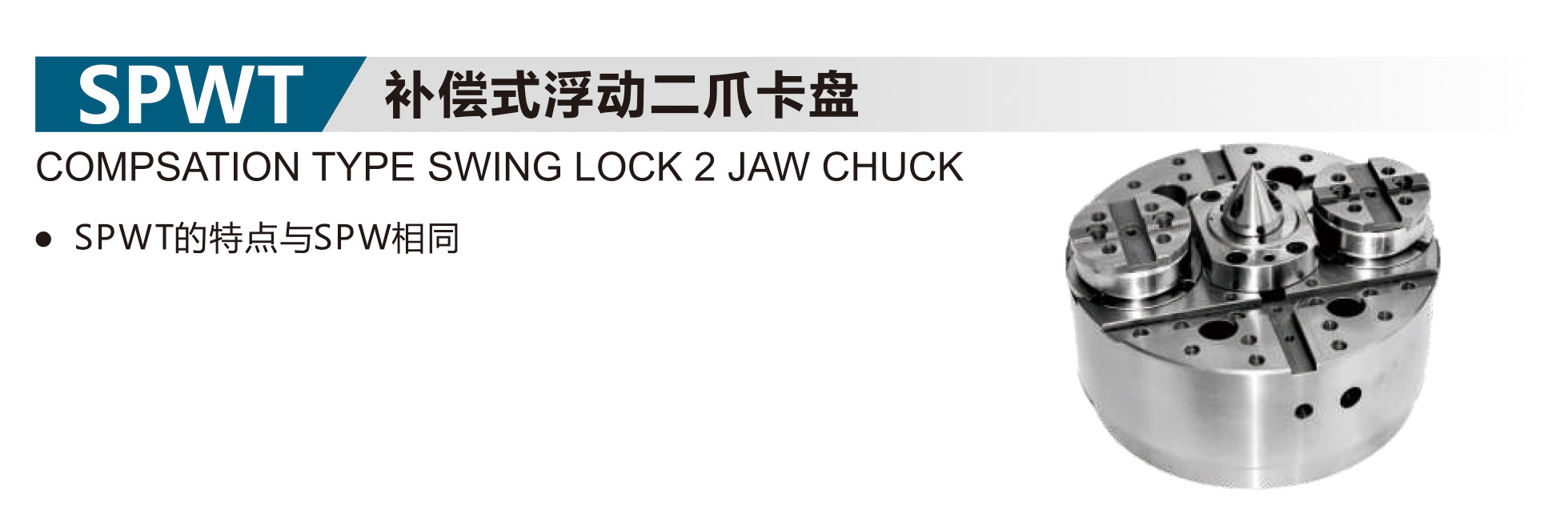

補償式浮動二爪卡盤 SPWT
零售價
0.0
Yuan
市場價
0.0
Yuan
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
產品描述
參數
|

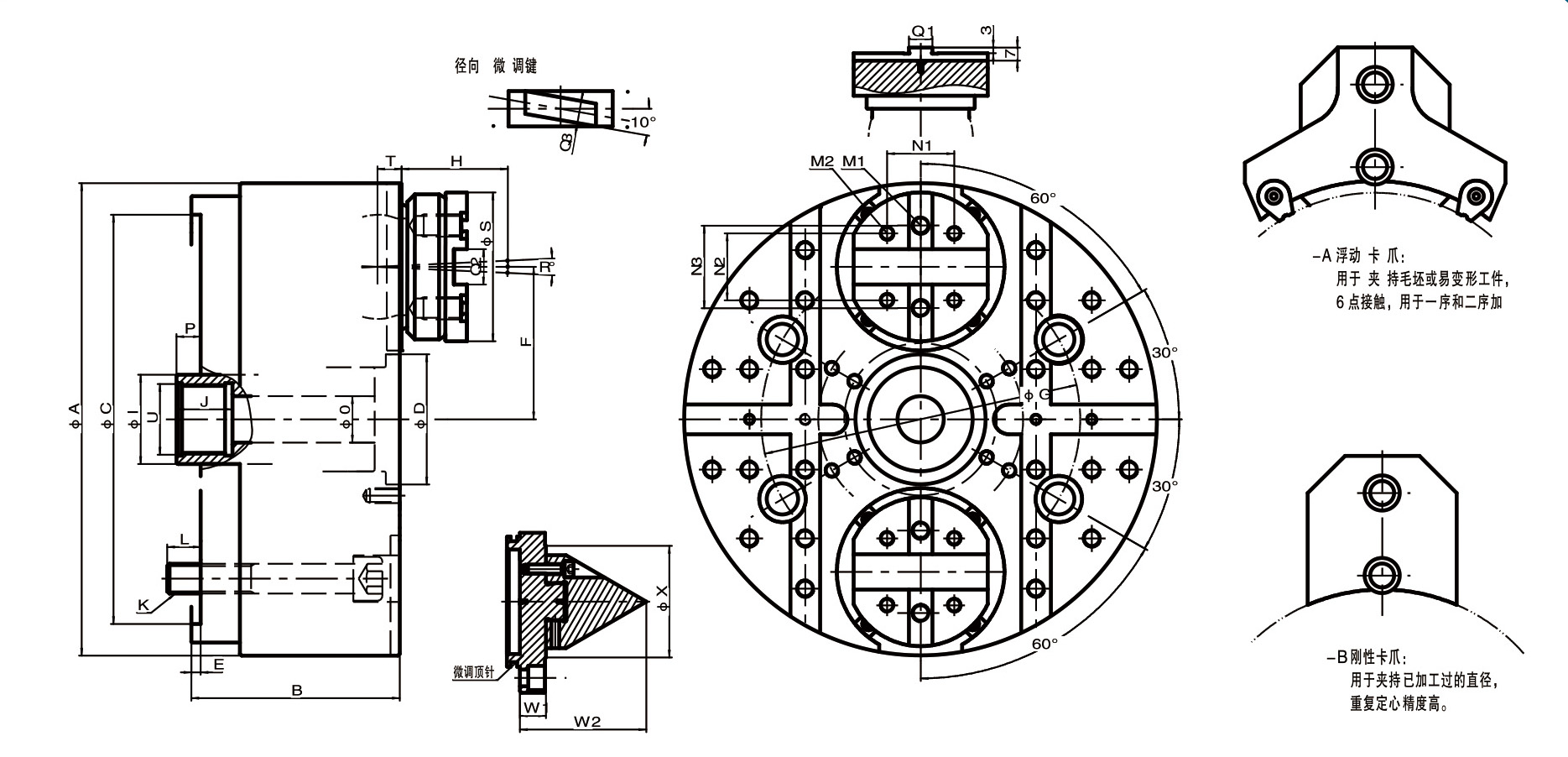

尺寸Dimensions 型號Type |
A(mm) |
B(mm) |
C(G7)(mm) |
D(H8)(mm) |
E(mm) |
F(mm) |
G(mm) |
H(mm) |
I(mm) |
J(mm) |
K(mm) |
L(mm) |
|
SPWT-08
|
212
|
105
|
170
|
34
|
5
|
64
|
133.4
|
60
|
38
|
25
|
6-M12
|
17
|
|
SPWT-10
|
254
|
112
|
220
|
70
|
5
|
82
|
171.4
|
70
|
48
|
30
|
6-M16
|
18
|
|
SPWT-12
|
315
|
112
|
220
|
75
|
5
|
107
|
171.4
|
70
|
48
|
30
|
6-M16
|
18
|
|
尺寸Dimensions 型號Type |
M1(mm) |
M2(mm) |
N1(mm) |
N2(mm) |
O(mm) |
P(mm) |
Q1(h8)(mm) |
Q2(h7) (mm) |
Q3(h7)(mm) |
R°(mm) |
|
SPWT-08
|
M12
|
M10
|
38
|
32
|
18
|
7.5~32.5
|
12.68
|
12.68
|
9
|
5.2
|
|
SPWT-10
|
M12
|
M10
|
44.4
|
36
|
25
|
0.5~25.5
|
12.68
|
19.03
|
12
|
5.4
|
|
SPWT-12
|
M12
|
M10
|
44.4
|
36
|
25
|
12.5~37.5
|
12.68
|
19.03
|
12
|
5.4
|
|
尺寸Dimensions 型號Type |
S(mm) |
T(mm) |
U(mm) |
V(mm) |
W1(mm) |
W2(mm) |
X(mm) |
|
SPW-08
|
75
|
10
|
M32*1.5
|
65
|
14
|
67
|
46
|
|
SPW-10
|
80
|
12
|
M38*1.5
|
72
|
16
|
68
|
60
|
|
SPW-12
|
105
|
12
|
M60*1.5
|
100
|
18
|
95
|
116
|
|
尺寸Dimensions 型號Type |
卡爪的角行程 Jaw stroke R° |
斜嵌軸向行程Plunger Stroke(mm) |
最大推拉力 Max.Pull Force(KN) |
最大夾持力(H) Max.Gripping Force(Abstand H) (KN) |
最高回轉速Max.Speed(min﹣1) |
重量Weight(kg) |
|
SPW-08
|
5.2°
|
25
|
25
|
60
|
3500
|
27
|
|
SPW-10
|
5.4°
|
25
|
40
|
96
|
2800
|
41
|
|
SPW-12
|
5.4°
|
25
|
40
|
96
|
2500
|
66
|
